[SAP ABAP] Modal Dialog Screen Box 만드는 방법

Modal Dialog Screen Box 란?

SAP ABAP에서는 모달 다이얼로그 상자 형식의 화면을 만들 수 있습니다.

이를 통해 특정 작업을 수행할 때 사용자에게 정보를 제공하거나 입력을 요청할 수 있습니다.

Modal Dialog Screen Box 는 보통 10번 단위로 지정합니다. ex) 110번, 150번 etc



Modal Dialog Screen Box  만드는 방법

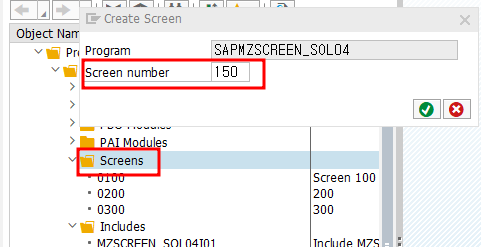

1. Screens / create

Screen number는 10번 단위로 입력합니다.

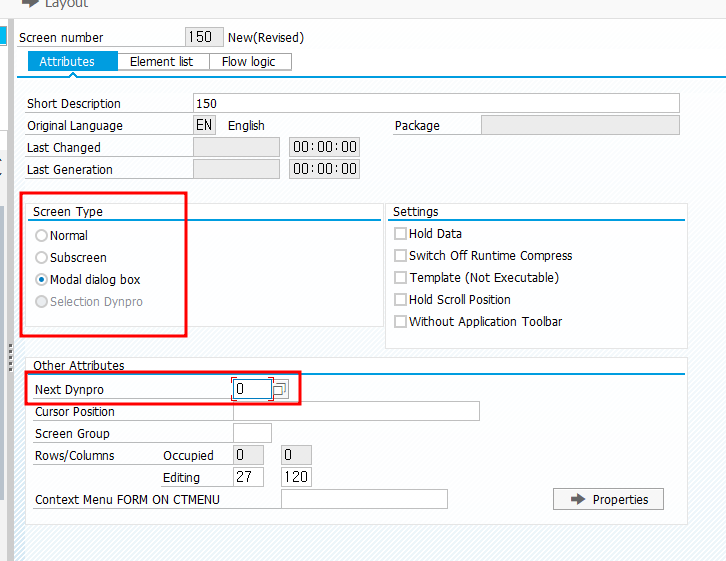

• Screen Type:
  • 모달 다이얼로그 박스를 만드는 것이기 때문에 `scree type : modal dialog box`로 지정합니다.
• Next Dynpro:
  • Other Attributes의 Next Dynpro 설정은 스크린 간의 흐름(네비게이션)을 정의하는 데 사용됩니다. Next Dynpro는 현재 스크린에서 종료될 때 다음에 호출될 스크린의 번호를 지정합니다. Next Dynpro가 0으로 설정된 경우, 현재 스크린에서 다음 스크린이 호출되지 않음을 의미합니다. 즉, 현재 스크린이 종료되면 이전 스크린으로 돌아가거나 현재 트랜잭션을 종료할 수 있습니다.

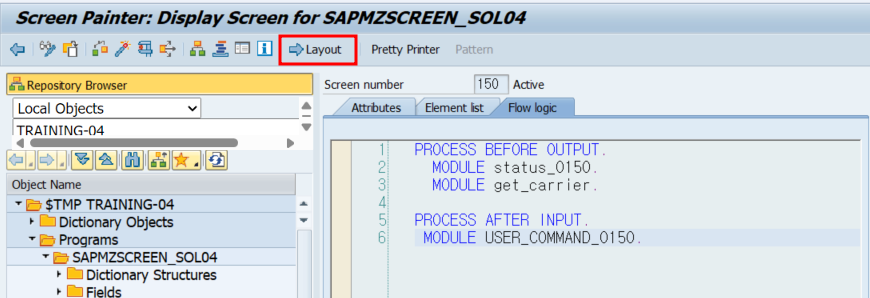

2. Screen / Layout

SAP ABAP에서 스크린을 만드는 과정 중 레이아웃(Layout)은 사용자가 스크린에서 입력하거나 조회할 수 있는 요소(컴포넌트)들을 배치하고 구성하는 단계입니다.

레이아웃을 통해 스크린의 사용자 인터페이스(UI)를 구성하고 사용자 경험을 향상시킬 수 있습니다.



3. 코드 작성

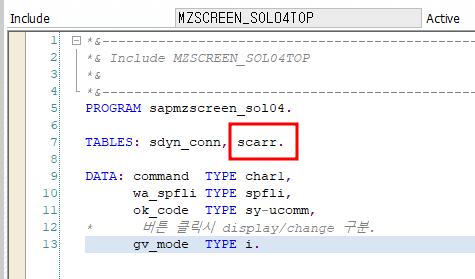

Includes / 파일명+TOP에 레이아웃 테이블에 추가한 테이블을 선언합니다.



PBO에 모달 다이얼로그 박스에 넣어줄 값을 설정합니다.

*&---------------------------------------------------------------------*
*&      Module  GET_CARRIER  OUTPUT
*&---------------------------------------------------------------------*
*       text
*----------------------------------------------------------------------*
MODULE get_carrier OUTPUT.

  select SINGLE *
    from scarr
    where carrid = sdyn_conn-carrid.


ENDMODULE.



아래는 user_command_0100 모듈에서 P를 입력하고 엔터를 누르면 다이얼로그가 출력되는 코드입니다.

*&---------------------------------------------------------------------*
*&  Include           MZSCREEN_SOL04I01
*&---------------------------------------------------------------------*
*&---------------------------------------------------------------------*
*&      Module  USER_COMMAND_0100  INPUT
*&---------------------------------------------------------------------*
*       text
*----------------------------------------------------------------------*
MODULE user_command_0100 INPUT.

  " 맨마지막 자리에 'P'가 들어오면 다이얼로그 출력
  CASE command.
    WHEN 'X'.
*      go back.
      LEAVE TO SCREEN 0.
    WHEN 'P'.
      CALL SCREEN 150
      STARTING AT 5 3
  ENDCASE.

  " 버튼 클릭시 gv_mode 변화
  CASE ok_code.
    WHEN 'CHG'.
      IF gv_mode = 0.
        gv_mode = 1.
      ELSE.
        gv_mode = 0.
      ENDIF.
  ENDCASE.

ENDMODULE.

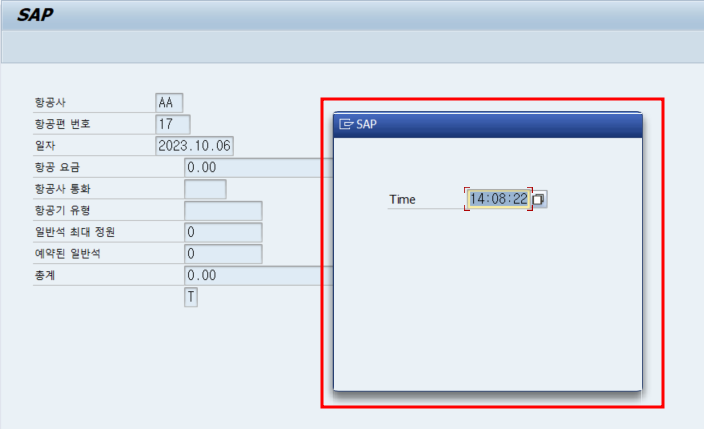

3. 모달 다이얼로그 출력

p입력후 엔터 결과



Modal Dialog 위치와 크기 제어

` CALL SCREEN ` 은 SAP ABAP에서 다른 스크린을 호출할 때 사용하는 문장입니다.

이 문장에는 ` STARTING AT ` 과 ` ENDING AT ` 옵션을 사용하여 스크린의 위치와 크기를 제어할 수 있습니다.

` STARTING AT ` 과 ` ENDING AT ` 은 같이 사용 가능합니다.



` STARTING AT ` 옵션

• 목적: 호출되는 스크린의 시작 위치(좌상단 모서리)를 지정합니다.
• 구문:

CALL SCREEN screen_number
STARTING AT x_position y_position

• 매개변수:
  • x_position: 스크린의 좌상단 모서리의 수평 위치(픽셀 단위).
  • y_position: 스크린의 좌상단 모서리의 수직 위치(픽셀 단위).
• 예시:
  • CALL SCREEN 100 STARTING AT 100 200.
  • 위 예시에서는 100번 스크린을 호출하면서 스크린의 좌상단 모서리가 X 좌표 100, Y 좌표 200 위치에 시작되도록 지정합니다.



` ENDING AT ` 옵션

• 목적: 호출되는 스크린의 종료 위치(우하단 모서리)를 지정합니다.
• 구문:

CALL SCREEN screen_number
ENDING AT x_position y_position

• 매개변수:
  • x_position: 스크린의 우하단 모서리의 수평 위치(픽셀 단위).
  • y_position: 스크린의 우하단 모서리의 수직 위치(픽셀 단위).
• 예시:
  • CALL SCREEN 100 ENDING AT 500 400.
  • 위 예시에서는 100번 스크린을 호출하면서 스크린의 우하단 모서리가 X 좌표 500, Y 좌표 400 위치에 종료되도록 지정합니다.
